Smartifizierung der Energieverteilnetze
Das Verteilnetz ist das Rückgrat der Energiewende. Über 1,5 Millionen dezentrale Anlagen speisen über 90 Prozent ihrer
erzeugten Energie in die Netze der Verteilnetzbetreiber ein. Hinzu kommt die stetig wachsende E-Mobilität. Diese Veränderungen haben erheblichen Einfluss auf die Niederspannungsverteilnetze, da die Netze hierfür nicht ausgelegt wurden.
Um kritische Zustände frühzeitig zu erkennen, gilt es Ortsnetzstationen, Kabelverteilerschränke oder Energieverteilungsanlagen
mit smarter Messtechnik auszustatten für ein Monitoring der Netzbelastung und -qualität. Hierbei gilt es den vorhandenen Rahmenbedingungen Rechnung zu tragen: begrenzter Platz, Wirtschaftlichkeit und Skalierbarkeit.
EFEN bietet ein mehrstufiges Konzept für smartes Retrofitting bestehender Anlagen. Von anschlussfertig
vorverdrahteten NH-Sicherungs-Lastschaltleisten mit integrierten Kleinsignal- oder Stromwandlern, über MEM-Module
zum Erfassen und Übertragen der Werte per Modbus an Energiemanagementsysteme bis zur
komfortablen Überwachung und Visualisierung der Netzzustände in Kabelverteiler oder Ortsnetzstationen.

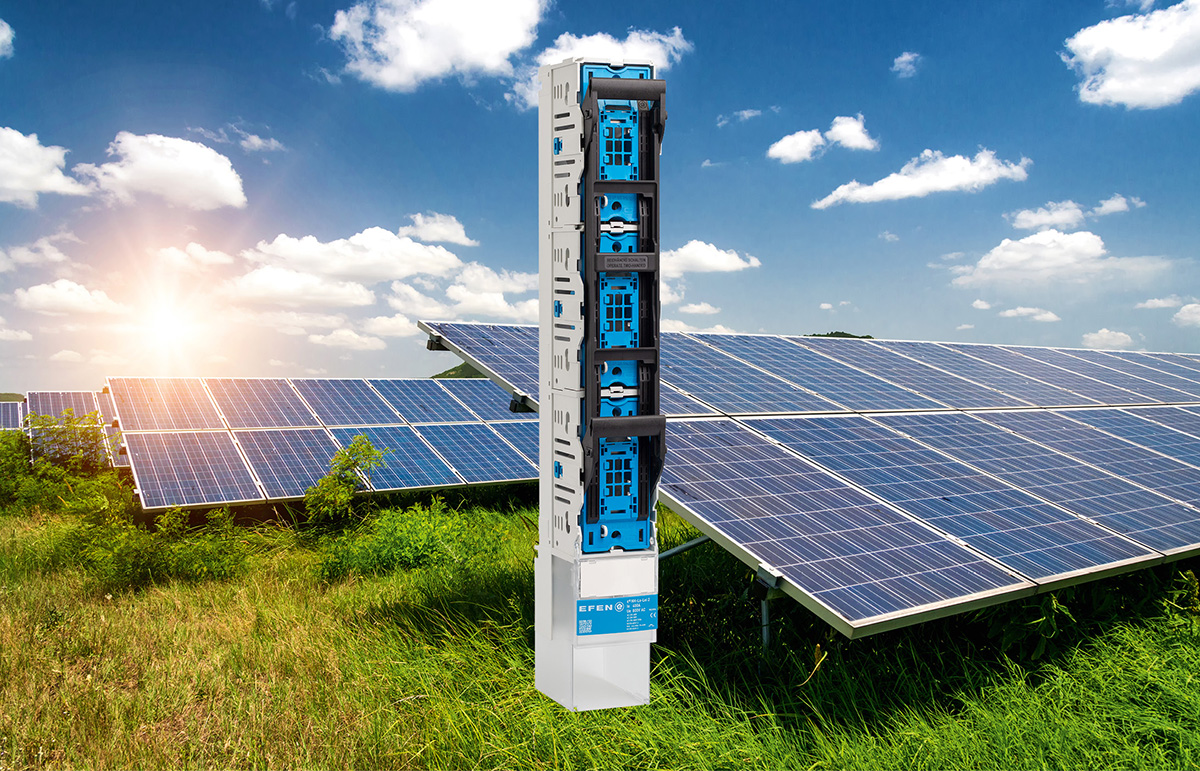

Sicherer Schutz für PV-Anlagen mit String-Wechselrichtern
Während für 2023 noch 9 Gigawatt (GW) an neuer Photovoltaik-Anlagenleistung vorgesehen waren, sollen ab 2026 jährlich 22 GW neue PV-Anlagen in Deutschland installiert werden. Zusätzlich wird es immer wichtiger, bestehende ältere Anlagen zu ersetzen.
Bisher waren Wechselrichter auf eine Ausgangsspannung von AC 400 Volt begrenzt. Die neueste Generation von String-Wechselrichtern bietet jedoch bereits 800 V AC. Diese höhere Spannung reduziert die Leitungsverluste erheblich und verbessert die Gesamteffizienz der Anlage. Die Schutzvorrichtungen wie Sicherungen und Schaltgeräte müssen daher für die höhere Spannung dimensioniert sein. Für den zuverlässigen Schutz der Wechselrichter auf der AC 800 V Spannungsebene bietet EFEN aufeinander abgestimmte Schutzkomponenten bestehend aus Schaltgeräten und NH-Sicherungs- Einsätzen. Folglich herrschen eine niedrige Verlustleistung und ein hohes Bemessungsausschaltvermögen.
Einfach mehr Effizienz
Die fortschreitende Energiewende führt zu immer größeren und leistungsfähigeren Photovoltaikanlagen. Für eine höhere Effizienz werden die PV-Systeme auf gewerblichen Gebäuden, Industrie- sowie Freilandanlagen zunehmend für höhere Ausgangsspannungen ausgelegt. Dabei kommen vor allem im mittleren Leistungsbereich zunehmend String- Wechselrichter mit 800 V AC zum Einsatz.
Die höhere Ausgangswechselspannung stellt höhere Anforderungen an die elektrische Sicherheit dar. EFEN bietet dazu optimiert ausgelegte Lösungen für 800 V String-Wechselrichter. Die E3 und E4 Sicherungs-Lastschaltleisten verfügen über leistungsfähige Kontaktapparate, die ein zuverlässiges Trennen des Lichtbogens auf diesem Spannungsniveau ermöglichen. Die kompakten EFEN NH-Sicherungs-Einsätze für 800 Volt schützen sicher die Anlage vor Schäden. Das innovative Schmelzleiter-Design im kompakten Standard NH-Gehäuse bietet eine niedrige Verlustleistung und hohes Bemessungsausschaltvermögen.
Strommessung in bestehenden Energieverteilnetze nachrüsten
In Verbindung mit den E3‐ und E4-NH-Sicherungs-Lastschaltleisten Gr. 2–3 bietet das Messwerte-Erfassungs-Modul MEM 1 eine einfache und schnelle Möglichkeit, die komplette Strommessung in bestehenden Energieverteilnetze und -Anlagen nachzurüsten.
Alle relevanten Daten für eine Netz-Analyse (Strom, Spannung) werden über 3 Spannungseingänge gesammelt und über zwei integrierte RS485-Schnittstellen per Modbus RTU-Protokoll für Messgeräte oder Energiemanagementsysteme zur Verfügung gestellt.
Die Absicherung der Spannungsmessung ist im MEM 1 integriert und in CAT IV ausgeführt.
Das EFEN-Versprechen: Einfach.Mehr.Möglichkeiten.
Anwendungsorientierte Lösungen sind unsere besondere Stärke. Unsere Experten vor Ort stehen Ihnen mit
Fachkompetenz und innovativen Ideen zur Seite und finden für Sie die beste Lösung. Unser Unternehmen
legt großen Wert auf Nachhaltigkeit durch ressourcenschonende Produktions- und Lieferketten.
