Smarte Produkte von EFEN für smarte Energienetze
Die Anforderungen an die Energieverteilung verändern sich schnell und umfassend im Bezug auf Nutzung,
Funktionalität und Strukturen. Neben den Netzbelastungen aufgrund stark schwankender Energieflüsse
regenerativer Energieerzeuger kommen künftig verstärkt Belastungen durch Ladestationen für die E-Mobilität hinzu.
E⁵ – Die nächste Generation der NH Sicherungs Lastschaltleisten
Mit der neuen E⁵‑Baureihe setzt EFEN neue Maßstäbe in Bedienersicherheit, Funktionsvielfalt und nahtloser Systemintegration. Entwickelt für höchste Anforderungen moderner Energieverteilungen, deckt die Serie die Größen 00/185 bis 3 mit einem Nennstrombereich von 160 bis 2000 A ab – und bietet maximale Flexibilität bei gleichzeitig kompakter Bauform.
Maximale Sicherheit durch intelligente Verriegelung
Sicherheit steht im Mittelpunkt der E⁵‑Entwicklung. Die Baureihe verfügt über eine konsequent weiterentwickelte Sicherheitsmechanik, die selbst unter anspruchsvollen Einsatzbedingungen höchste Betriebssicherheit gewährleistet.
- Eine technische Verriegelung stellt sicher, dass der Schaltkäfig nur durch Betätigen der gelben Verriegelungstasten entnommen werden kann.
- Die Sicherungsentnahme wird über eine gelbe Drucktaste sowohl optisch als auch mechanisch eindeutig angezeigt.
Diese abgestimmten Sicherheitsfunktionen minimieren Fehlbedienungen und erhöhen den Schutz für das Bedienpersonal erheblich.
Flexible Architektur, clevere Anschlussmöglichkeiten
Die E⁵‑Serie lässt sich mühelos in 185‑mm‑Sammelschienensysteme integrieren und bietet zahlreiche Konfigurationsoptionen:
- 1‑ oder 3‑polig schaltbar
- Kabelanschluss über Kabelschuhe oder V‑Klemmen
- Trennleisten für Sammelschieneneinspeisungen bis 2000 A
Damit eignet sich die E⁵ ideal für modulare Energieverteilungen und individuelle Anlagenkonzepte.
Moderne Überwachungsfunktionen für höchste Betriebssicherheit
Für eine zuverlässige Anlagenabsicherung bietet die E⁵‑Baureihe verschiedene Optionen zur Sicherungsüberwachung:
- Montage auf dem Schaltdeckel oder oben auf dem Sockel
- Phasenweise Überwachung für präzise Fehlererkennung
- Modbus‑Kommunikation für die nahtlose Einbindung in Monitoring‑ und Leitsysteme
Diese Funktionen ermöglichen eine kontinuierliche Zustandsüberwachung für den smarten Verteilnetzbetrieb.
Messintegration ohne zusätzlichen Bauraumbedarf
In Kombination mit dem MEM 1 Gen. 2 lässt sich die intelligente Netzüberwachung ohne zusätzliche Einbaumaße realisieren. Dank RJ45‑Schnittstellen für Daten und Spannungsversorgung wird der Plug‑and‑Play‑Gedanke konsequent umgesetzt. Die Kleinsignal‑ oder Stromwandler sind vollständig innerhalb der Hüllmaße integriert – das bietet:
- keinen zusätzlichen Platzbedarf erforderlich
- präzise Energie‑ und Lastdatenerfassung im laufenden Betrieb
- schnelle und saubere Integration in digitale Infrastrukturen
E⁵ – Sicherheit, Flexibilität und Digitalisierung in einem System
Die neue E⁵‑Baureihe vereint modernste Sicherheitstechnik, modulare Installationsflexibilität und digitale Überwachungsfunktionen. Sie ist die ideale Lösung für Betreiber, die ihre Energieverteilung zukunftssicher gestalten, Installationsaufwand reduzieren und die Betriebssicherheit maximieren möchten.
Messwerte-Erfassungs-Modul (MEM1 Gen.2)
Einfach.Mehr.Daten.
Mit dem Messwerte-Erfassungs-Modul MEM1 Gen.2 stellt EFEN eine kompakte und leistungsstarke Lösung für das Erfassen elektrischer Messwerte in Verteilnetzen vor. Das MEM eignet sich ideal auch für einfaches Nachrüsten und schafft die Grundlage für ein transparentes, effizient überwachtes Niederspannungsnetz. Das MEM1 Gen.2 unterstützt Versorgungsnetzbetreiber, die Funktion des Verteilnetzes dauerhaft sicherzustellen, dynamische Belastungen zu überwachen und strukturelle Anpassungen kostenoptimiert zu planen.
Einfach.Mehr.Tempo.
Mittels Click-and-Fix-Montage lässt sich das Modul zeitsparend für die E-Serie NH-Sicherungs-Lastschaltleisten der Größe 1 bis 3 einsetzen. Die Montage erfolgt ohne großen Verdrahtungsaufwand.
Hierzu bietet EFEN vorkonfektionierte Sets an, um die erfassten und vorverarbeiteten Daten weiterzuleiten.
Einfach.Mehr.Leistung.
Alle relevanten Daten für Ihre Netz-Analyse werden gesammelt und via RJ45-Schnittstelle per Modbus zur Verfügung gestellt. Dank der lokalen Adressierung ist eine einfache Systemintegration sichergestellt.
Einfach.Mehr.Möglichkeiten.
Das MEM1 Gen.2 bietet die einfache und schnelle Möglichkeit, die komplette Strom- und Spannungsmessung in einer bestehenden Anlage nachzurüsten. Ganz gleich, ob im Kabelverteilerschrank oder in der Trafostation. Das MEM1 Gen.2 macht Netztransparenz so einfach – platzsparend, robust und sofort einsatzbereit.

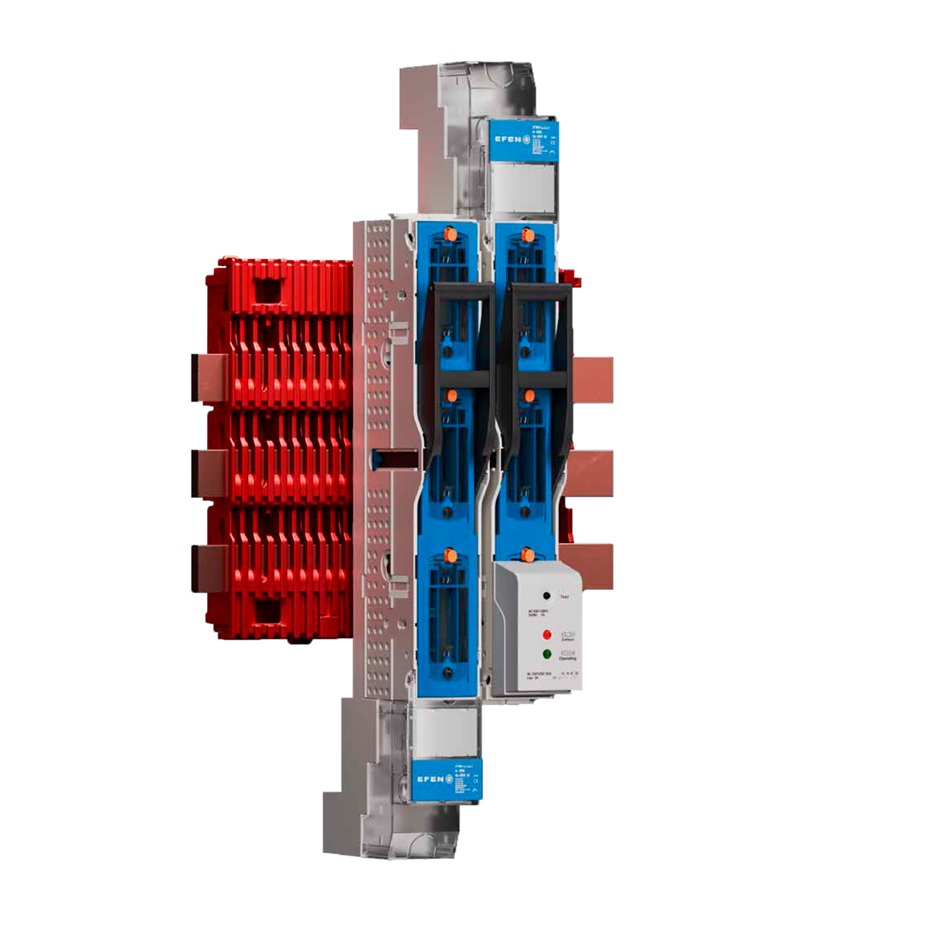

E³ NH Sicherungs-Lastschaltleiste Größe 00/60 für RiLineX
Die Herausforderungen der Zukunft stellen alle Beteiligten in der elektrischen Energieverteilung vor hohe Herausforderungen. Mit dem neuen Sammelschienensystem von Rittal – RiLineX – ist eine Plattform geschaffen worden, um diesen Herausforderungen zu begegnen.
RiLineX bietet eine modulare und offene Sammelschienensystemplattform, die für verschiedenste Anwendungen geeignet ist – von der Prozessindustrie bis hin zu erneuerbaren Energien und IT-Infrastrukturen. Die Plattform ermöglicht per Click& Work eine einfache, sichere und bis zu 75 Prozent schnellere Montage und trägt so erheblich zur Effizienzsteigerung bei.
Hier ergänzt die EFEN GmbH als offizieller RiLineX Technology Partner das Leistungsangebot um NH-Sicherungslastschaltleisten für das 60 mm Sammelschienensystem.
Mit der einfachen und sicheren Hakenkontaktierung auf das IP2x System bei RiLineX ist die Montage sicher und schnell realisiert. Die bewährten und bekannten NH-Sicherungs-Lastschaltleisten der Baureihe E³ bieten eine hohe Schaltkategorie und die bewährte parallele Trennung, was den Sicherheitsaspekt unterstreicht. Mit den verschiedenen Anschlussmöglichkeiten für die Kabel wird die Schnelligkeit in der Montage unterstützt.
E⁴-NH-Sicherungs-Lastschaltleisten und -Leisten
Mit der E⁴-Baureihe bietet EFEN eine einheitliche Gerätereihe für die Energieverteilung, welche die Grundvoraussetzungen für eine smartes Energieverteilnetz bieten. Das Kernelement der intelligenten Energienetze ist die Erfassung und Auswertung der Leistungsdaten. Mit den E⁴-Produkten erhalten Sie die Möglichkeit diese einfach und komfortabel zu erfassen.
Bei der Entwicklung dieser Baureihe sind jahrelange Erfahrungen und technische Spezifikationen mit eingeflossen, um das optimale Ergebnis im Hinblick auf technische Werte und Sicherheit zu erzielen.
Smart Grid Interface Modul (SGIM)
Die Anforderungen an die Energieverteilung verändern sich schnell und umfassend im Bezug auf Nutzung, Funktionalität und Strukturen. Für den sicheren Betrieb benötigen Versorgungsnetzbetreiber, Industrieunternehmen sowie Facility Management immer öfter aktuelle Messwerte und Informationen über die Belastung ihrer Verteilnetze. Die Bereitstellung ist nahezu in Echtzeit erforderlich, um insbesondere in Hot-Spots wie beispielsweise Ortsnetzstationen entsprechende Regelungsmaßnahmen vornehmen zu können.
Zur Smartisierung der Energieverteilnetze sind praxisgerechte Lösungen gefordert für das systematische Messen der Energiewerte: einfache und unterbrechungsfreie Montage in bestehenden Systemen, Flexibilität hinsichtlich der Anzahl Messpunkte sowie ein Handling ohne großen Schulungsaufwand. EFEN bietet mit dem Smart Grid Interface Modul Comfort ein modulares System zum Erfassen von elektrischen und weiteren physikalischen Messgrößen in Verteilerschränken und Kabelverteiler.
Individuell konfigurierbar
Das SGIM Comfort passt durch seine kompakte Bauform auf den Reserveplatz im Kabelverteilerschrank und bietet eine Vielzahl an Anwendungsmöglichkeiten. Sie haben mit nur einem Gerät die Möglichkeit, eine 3-phasige Überwachung von bis zu 14 Niederspannungsanschlüssen durchzuführen. Upgrades durch Mess- und Kommunikationsmodule ergänzen das modulare System.
Einfache Installation
Unterbrechungsfreie Montage „Plug & Play“ unter Spannung auf ein 185-mm-Sammelschienensystem. In Verbindung mit den Rogowski Spulen haben Sie eine einfache und schnelle Möglichkeit die komplette Strommessung in Ihre bestehende Anlage nachträglich zu integrieren – frei konfigurierbar nach Ihren Wünschen. Für eine Neubestückung Ihrer Anlage empfiehlt sich unsere vorkonfektionierte E³-NH-Sicherungs-Lastschaltleiste mit eingebauten Stromwandlern.
Intergierte Sicherheit
Der integrierte CAT IV Überspannungsschutz schützt Ihre Geräte. Sie können sich darüber hinaus auf den Schutz einer integrierten Firewall verlassen, sodass Ihre Netzanalysedaten vor Übergriffen geschützt und gemäß moderner Übertragungsprotokolle gesichert werden.
Lösungen für 800 V String-Wechselrichter
Die fortschreitende Energiewende führt zu immer größeren und leistungsfähigeren Photovoltaikanlagen. Für eine höhere Effizienz werden die PV-Systeme auf gewerblichen Gebäuden, Industrie- sowie Freilandanlagen zunehmend für höhere Ausgangsspannungen ausgelegt. Dabei kommen vor allem im mittleren Leistungsbereich zunehmend String-Wechselrichter mit 800 V AC zum Einsatz.
Die höhere Ausgangswechselspannung stellt höhere Anforderungen an die elektrische Sicherheit dar. EFEN bietet dazu optimiert ausgelegte Lösungen für 800 V String-Wechselrichter. Die Sicherungs-Lastschaltleisten der E Serie verfügen über leistungsfähige Kontaktapparate, die ein zuverlässiges Trennen des Lichtbogens auf diesem Spannungsniveau ermöglichen. Die kompakten EFEN NH-Sicherungs-Einsätze für 800 Volt schützen sicher die Anlage vor Schäden. Das innovative Schmelzleiter-Design im kompakten Standard NH-Gehäuse bietet eine niedrige Verlustleistung und hohes Bemessungsausschaltvermögen.
