Smart Messen und Überwachen

Einfach.Mehr.Transparenz.

Voilatile Einspeiser, E-Mobilität und neue Lastprofile erhöhen die Anforderungen an Energieverteilnetze deutlich. Für einen stabilen Betrieb braucht es präzise Messdaten direkt in Ortsnetzstationen und Verteilerschränken. EFEN zeigt in diesem Video, wie smarte Messtechnik – von integrierten Stromwandlern über MEM Module bis zur netzweiten Visualisierung – bestehende Anlagen effizient macht und eine durchgängig digitalisierte Netzüberwachung ermöglicht.

Einfach.Mehr.Daten.

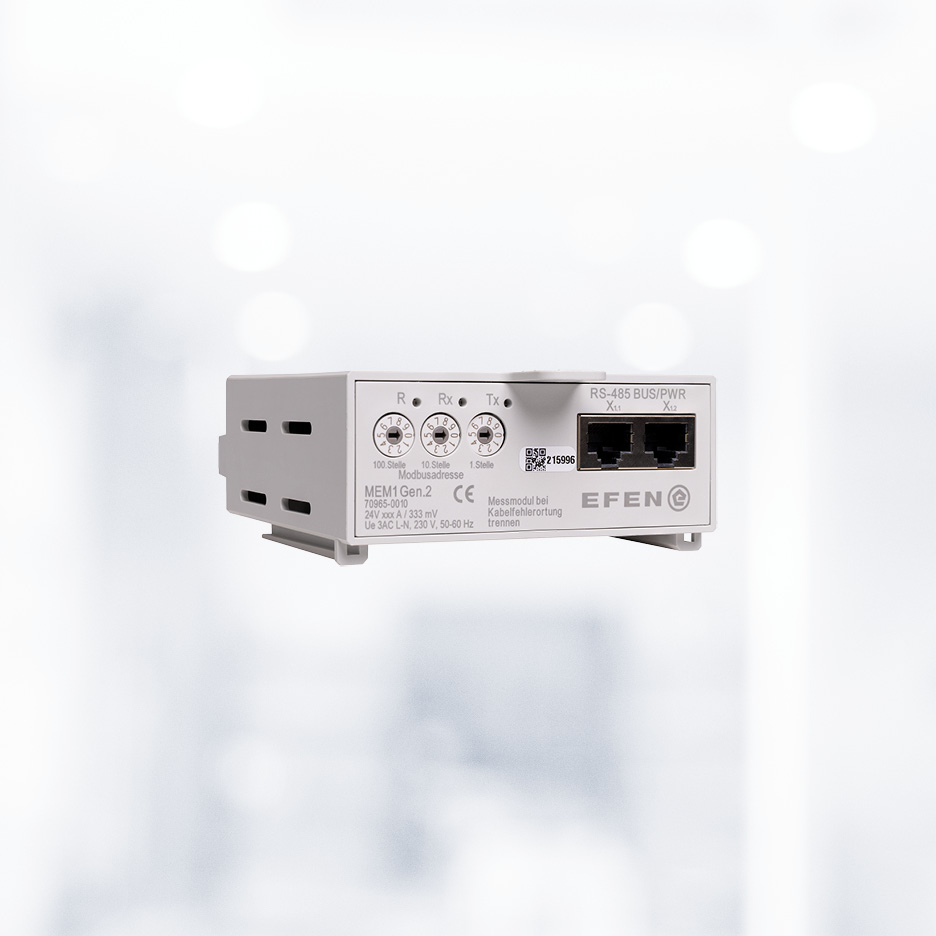

Mit dem Messwerte-Erfassungs-Modul MEM1 Gen.2 stellt EFEN eine kompakte und leistungsstarke Lösung für das Erfassen elektrischer Messwerte in Verteilnetzen vor. Das MEM eignet sich ideal auch für einfaches Nachrüsten und schafft die Grundlage für ein transparentes, effizient überwachtes Niederspannungsnetz. Das MEM1 Gen.2 unterstützt Versorgungsnetzbetreiber, die Funktion des Verteilnetzes dauerhaft sicherzustellen, dynamische Belastungen zu überwachen und strukturelle Anpassungen kostenoptimiert zu planen.

Einfach.Mehr.Tempo.
Mittels Click-and-Fix-Montage lässt sich das Modul zeitsparend für die E-Serie NH-Sicherungs-Lastschaltleisten der Größe 1 bis 3 einsetzen. Die Montage erfolgt ohne großen Verdrahtungsaufwand.
Hierzu bietet EFEN vorkonfektionierte Sets an, um die erfassten und vorverarbeiteten Daten weiterzuleiten.

Einfach.Mehr.Leistung.
Alle relevanten Daten für Ihre Netz-Analyse werden gesammelt und via RJ45-Schnittstelle per Modbus zur Verfügung gestellt. Dank der lokalen Adressierung ist eine einfache Systemintegration sichergestellt.

Einfach.Mehr.Möglichkeiten.
Das MEM1 Gen.2 bietet die einfache und schnelle Möglichkeit, die komplette Strom- und Spannungsmessung in einer bestehenden Anlage nachzurüsten. Ganz gleich, ob im Kabelverteilerschrank oder in der Trafostation. Das MEM1 Gen.2 macht Netztransparenz so einfach – platzsparend, robust und sofort einsatzbereit.

Weitere Informationen als Download

• Das Messwerte-Erfassungs-Modul (MEM 1) bietet in Verbindung mit den NH-Sicherungs-Lastschaltleisten der E Serie, Gr. 2–3 eine einfache und schnelle Möglichkeit, die komplette Strommessung der bestehenden Anlage nachzurüsten.
• Alle Daten für die Netz-Analyse werden per Modbus zur Verfügung gestellt.
• Durch seine kompakte Bauweise (Einbauhöhe 40 mm) vielfältige Einbaumöglichkeiten.
• Das MEM 1 verfügt über 3 Spannungseingänge.
• Intergierte Absicherung der Spannungsmessung in CAT IV.

Die Veränderungen im Energieversorgungsnetz stellen alle Beteiligten vor neue Herausforderungen. Durch neue Energiequellen wird die Erzeugung von Energie abgelegener, volatiler und dezentraler. Es gilt die aktuellen Netzzustandswerte aufgrund der stark schwankenden Energieflüsse sowie mit zunehmender E-Mobilität höheren Verbrauchsspitzen für Ladevorgänge, bedarfsgerecht zu kombinieren, um so Angebot und Nachfrage smart miteinander zu verbinden. Hier steht die intelligente Nutzung der vorhandenen Netzstruktur dem Netzausbau gegenüber und dafür ist es wichtig das Netz an verschiedenen neuralgischen Punkten zu messen. Mit dem Messwerte-Erfassungs-Modul 1 bietet Ihnen EFEN eine platzsparende Möglichkeit – für mehr Intelligenz in Ihrem Netz.

• Das Smart Grid Interface Modul (SGIM) dient der 3-phasigen Überwachung von bis zu 14 Niederspannungsanschlüssen.
• Erfassung der aktuellen Energiewerte: Spannung, Strom, Netzfrequenz, Phasenwinkel sowie Wirk- / Blind- / Scheinleistung, Stromzähler.
• Überwachung der Schaltschranktemperatur und Feuchte.
• Das SGIM bietet 8 Modulschächte zur anwendungsspezifischen Bestückung. Dazu zählen das CPU-Gateway mit integriertem Webserver, GSM-Interface oder LWL-Interface, RF-Interface sowie Messmodule für Stromwandler oder Rogowskispulen.
• Über ein I/O-Modul lassen sich Lastschalter oder Leistungsschalter steuern.
• Internetanschluss über LAN, LWL, UMTS, LoRaWan.
• Verfügbarkeit der Messdaten auf Portalserver.
• DIN gerechte Montage im 185 mm Schienensystem der Kabelverteiler oder an einer Montagewand.
• Unterbrechungsfreie Installation mit Plug & Play-Inbetriebnahme.
• Industrielle Standardlösung für den flächendeckenden Roll-out.
• Investitionsschutz durch Nachrüstbarkeit von Funktionen.

Die Anforderungen an die Energieverteilung verändern sich schnell und umfassend im Bezug auf Nutzung, Funktionalität und Strukturen. Für den sicheren Betrieb benötigen Versorgungsnetzbetreiber, Industrieunternehmen sowie Facility Management immer öfter aktuelle Messwerte und Informationen über die Belastung ihrer Verteilnetze. Die Bereitstellung ist nahezu in Echtzeit erforderlich, um insbesondere in Hot-Spots wie beispielsweise Ortsnetzstationen entsprechende Regelungsmaßnahmen vornehmen zu können.

Zur Smartisierung der Energieverteilnetze sind praxisgerechte Lösungen gefordert für das systematische Messen der Energiewerte: einfache und unterbrechungsfreie Montage in bestehenden Systemen, Flexibilität hinsichtlich der Anzahl Messpunkte sowie ein Handling ohne großen Schulungsaufwand. EFEN bietet mit dem Smart Grid Interface Modul Comfort ein modulares System zum Erfassen von elektrischen und weiteren physikalischen Messgrößen in Verteilerschränken und Kabelverteiler.

Individuell konfigurierbar

Das SGIM Comfort passt durch seine kompakte Bauform auf den Reserveplatz im Kabelverteilerschrank und bietet eine Vielzahl an Anwendungsmöglichkeiten. Sie haben mit nur einem Gerät die Möglichkeit, eine 3-phasige Überwachung von bis zu 14 Niederspannungsanschlüssen durchzuführen. Upgrades durch Mess- und Kommunikationsmodule ergänzen das modulare System.

Einfache Installation

Unterbrechungsfreie Montage „Plug & Play“ unter Spannung auf ein 185-mm-Sammelschienensystem. In Verbindung mit den Rogowski Spulen haben Sie eine einfache und schnelle Möglichkeit die komplette Strommessung in Ihre bestehende Anlage nachträglich zu integrieren – frei konfigurierbar nach Ihren Wünschen. Für eine Neubestückung Ihrer Anlage empfiehlt sich unsere vorkonfektionierte E³-NH-Sicherungs-Lastschaltleiste mit eingebauten Stromwandlern.

Intergierte Sicherheit

Der integrierte CAT IV Überspannungsschutz schützt Ihre Geräte. Sie können sich darüber hinaus auf den Schutz einer integrierten Firewall verlassen, sodass Ihre Netzanalysedaten vor Übergriffen geschützt und gemäß moderner Übertragungsprotokolle gesichert werden.

• Messungen in Verteilnetzen zeigen bereits heute signifikante Oberwellenanteile, beispielsweise durch den vermehrten Einsatz von Wechselrichtern.
• Kleinsignalwandler (KSW) zeichnen sich durch eine große Eingangsdynamik aus.
• Die Ausgangsleistung ist im Vergleich zur konventionellen Technik sehr klein.
• Zudem können KSW im Gegensatz zu Wandlern bei Kurzschlüssen im Sekundärkreis nicht überlastet und zerstört werden.
• Einsatz insbesondere in den unteren Verteilnetzebenen.

• EFEN bietet komplette Sortimente an Aufsteckstromwandler für Primärströme bis 5.000 A sowie Rohrstabwandler bis 600 A für Kabelmessungen oder für NH-Sicherungs-Lastschaltleisten.
• Die Stromwandler sind auch in konformer Ausführung für Verrechnungszwecke lieferbar, gemäß dem Gesetz zur Neuregelung des gesetzlichen Messwesens und Anpassung an die europäische Rechtsprechung.
• Konformitätsgeprüftes Sortiment an Niederspannungsstromwandler nach Modul D oder F.

Stromwandlerblock Gr. 00/100

Den E³-Stromwandlerblock Gr. 00/100 bietet EFEN in der Übersetzung zu 5 A und zu 1 A. Die Ausführung zu 5 A ist bereits mit den entsprechenden Anschlussleitungen ausgestattet. Der E³- Stromwandlerblock wird einfach auf der Rückseite der E³-NH-Sicherungs-Lastschaltleiste 00/100 WV aufgesteckt, ohne die Einbautiefe zu verändern. Diese Ausführung gibt es in 1- und 3-poliger Ausführung mit Rahmenklemme bist 95 mm² oder mit Universalanschluss.

• Effektive Montage des E³-Stromwandlerblocks Gr. 00/100 durch rückseitiges Aufstecken auf der NH-Sicherungs-Lastschaltleiste.
• Saubere Kabelführung der einzelnen Phasen innerhalb des E³-Stromwandlerblocks reduziert der Verdrahtungsaufwand.
• Einfaches Anschließen der Sekundäranschlüsse durch die kopfseitigen Klemmen bei der Ausführung 1 A und vorkonfektionierten 2 m Anschlusskabel bei 5 A

Mehr Informationen: E³-Stromwandlerblock Gr.00-100.pdf

E³-Stromwandlerblöcke der Größen 1 bis 3

Die E³-Stromwandlerblöcke der Größen 1 bis 3 dienen zur Strommessung im Anschlussraum der E-Serie NH-Sicherungs-Lastschaltleisten. Die Stromwandler sind in den gängigen Stromabstufungen mit der Übersetzung zu 5 A erhältlich.

• Kompakte Bauform: Durch die Baubreite von 100 mm passen die Serie³- Stromwandlerblöcke der Größen 1 bis 3 in das Rastermaß der entsprechenden Gerätegrößen.
• Der Stromwandlerblock wird direkt auf die Abgangsschienen der NH-Sicherungs-Lastschaltleiste der E-Serie geschraubt. Damit ist eine sichere und feste Kontaktierung gegeben, die eine hohe Messgenauigkeit gewährleistet.
• Die 4-mm² Rahmenklemmen sorgen für einen einwandfreien Anschluss der Sekundärleitungen.
• Die  E-Serie-Stromwandlerblöcke verfügen serienmäßig über einen Spannungsabgriff je Außenleiter.

Mehr Informationen: E³-Stromwandlerblock Gr.1-3 standardeichfaehig.pdf
